铝锻造件的荧光检测

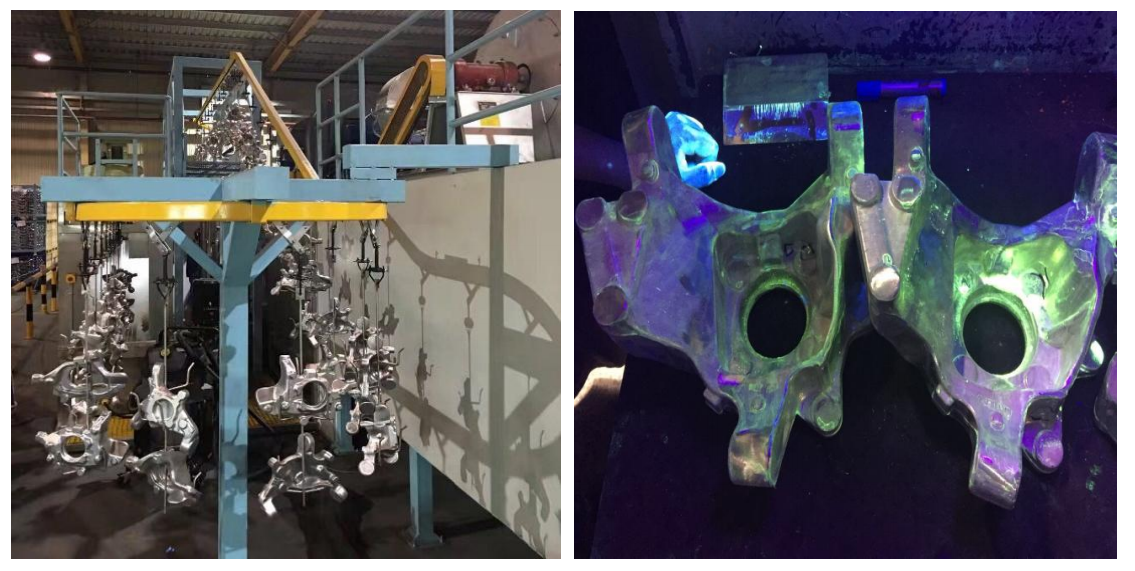

铝锻造件的荧光检测本质是表面开口缺陷的液体渗透探伤，靠毛细作用把含荧光染料的渗透液渗进裂纹、折叠等开口缺陷里，黑光灯下一照就"现形"，是铝合金锻件出厂前表面质量控制的核心手段之一。它不查内部缺陷，内部得靠超声波（按 GB/T 6519）另行检测，两者分工不同。 一、为什么铝锻件特别依赖荧光检测? 铝合金锻造过程中，表面开口类缺陷主要有折叠、裂纹、冷隔、起皮、分层、气孔、疏松等。其中折叠在精密模锻缺陷中占比可达 70%-80%，而且细小折叠开口极细、深度通常在 3mm 以内，常规目视或酸洗根本看不出来，必须靠荧光渗透或涡流才能检出。 二、标准与适用范围 GB/T 8545-2024《铝合金锻件》（2024-10-01 实施，替代 2012 版）是国内铝合金锻件质量判定的核心依据，明确规定表面裂纹或折叠的判定宜采用渗透检测方法，且应符合 GB/T 18851 的规定。 GB/T 42791-2024《航空用铝合金锻件通用技术规范》针对航空用高端锻件，适用于航空用铝合金模锻件、自由锻件及轧环等特殊关键件。 GB/T 32249-2015​ 规定了铝及铝合金模锻件、自由锻件和轧制环形锻件的通用技术条件。 渗透检测本身执行 GB/T 18851​ 系列。 国际/行业层面还可参照 ISO 3452、ASTM E1417、AMS 2644（灵敏度分级依据） 三、完整工艺流程 按 GB/T 18851 及行业通行做法，标准流程如下： 预清洗（最关键的一步）：用溶剂、碱性清洗剂或超声波彻底清除表面油污、氧化皮、切屑、锈蚀等。清洗不干净，渗透液进不去缺陷，后面全白做。 施加渗透剂：喷涂、刷涂或浸渍均可，要保证检测区域全覆盖并持续保持湿润。渗透时间一般 5-30 分钟，具体取决于材料、缺陷类型和温度。 去除多余渗透剂：按渗透剂类型区分—— 水洗型：直接用清水冲洗（水温 15-25℃，压力 ≤0.2MPa，避免冲掉缺陷内渗透液） 后乳化型：先上乳化剂，再水洗，背景更干净，适合浅而宽的缺陷或粗糙表面 溶剂去除型：用蘸溶剂的无绒布擦拭，多用于大型件现场检测 干燥：热风或压缩空气，水洗型和湿式显像工艺必须干燥。温度控制需注意，过高的温度可能导致缺陷内渗透液干涸，影响检出 施加显像剂：干粉或湿式显像剂均匀喷涂成薄层，静置 5-15 分钟（显像时间），把缺陷里的荧光液"吸"出来放大显示。 黑光灯观察：在暗室或暗处，用中心波长 365nm 的黑光灯照射，紫外辐照度通常不低于 1000µW/cm²（具体以所执行标准为准），黄绿色荧光处即为缺陷位置。 后清洗：检测完成后彻底清除显像剂和残留渗透剂，防止化学腐蚀影响后续加工或使用。 四、方法与灵敏度怎么选 按去除方式和灵敏度，荧光渗透剂主要分几类： 类型 灵敏度等级（AMS 2644） 适用场景 水洗型 1-2 级（低-中） 批量快检、一般表面缺陷 后乳化型 3 级（高） 浅而宽缺陷、粗糙表面、航空件 溶剂去除型 1 级（低） 大型件现场/在役检测 灵敏度等级按 AMS 2644 分为 1 级（低级）、2 级（中级）、3 级（高级）、4 级（超高级），等级越高可检测的最小缺陷尺寸越小。不过具体选哪一级，还要结合所执行的检测标准和锻件的缺陷验收要求来确定，并非单纯越高级越好。航空件等高要求场景常选 3 级后乳化型，并按 ASTM E1417 控制工艺。 五、关键控制点与常见误区 几个直接影响检出率的操作雷区： 预清洗不彻底：油污或氧化皮堵住开口，渗透液进不去，假阴性 水洗过度：水柱压力过大或时间过长，会把缺陷内的渗透液一起冲掉 干燥温度过高：导致缺陷内残留的渗透液提前干涸，显像时吸不出来 黑光灯辐照度不足：低于标准要求时微弱显示看不见，漏检小缺陷 环境光干扰：观察区未充分遮光，黄绿色荧光对比度下降 另外需要明确：荧光渗透检测只针对表面开口缺陷，锻件内部的分层、夹杂、内部裂纹、粗晶等必须通过超声波（GB/T 6519）、低倍流线检查、金相组织（GB/T 3246）等其它方法另行评定，荧光检测本身并不覆盖这些项目。 六、结果判定 观察时记录荧光显示的形态、尺寸、分布位置和亮度，对照相应验收标准（如锻件图样、GB/T 8545 或客户指定的技术条件）做定性与评级。一般判据包括： 线性明亮显示 → 疑似裂纹或折叠，需进一步金相确认性质 圆形/点状显示 → 气孔、夹杂露头或疏松 羽毛状/分支状显示 → 折叠特征明显 对于安全件或要求全检的批次（如汽车底盘件、航空结构件），可采用批量浸泡+自动流水线的荧光产线做 100% 全检，而不是抽检。
